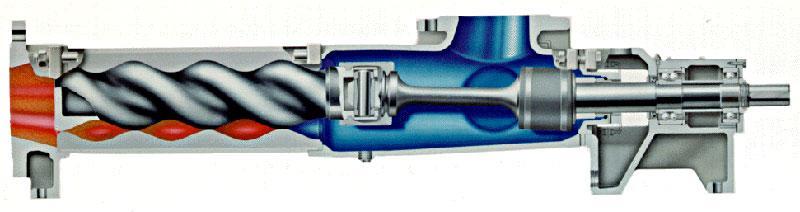

螺杆泵是容积式转子泵,它是依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体的。 螺杆泵按螺杆数目分为单螺杆泵、双、三和五螺杆泵。螺杆泵的特点是流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠;而其突出的优点是输送介质时不形成涡流、对介质的粘性不敏感,可输送高粘度介质。 螺杆泵按螺杆数量分为。 单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵。 双螺杆泵——由两个螺杆相互啮合输送液体的泵。 三螺杆泵——由多个螺杆相互啮合输送液体的泵。
螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵(见泵)。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。图为双螺杆泵。当主动螺杆转动时,带动与其啮合的从动螺杆一起转动,吸入腔一端的螺杆啮合空间容积逐渐增大,压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时,液体就在一个个密封腔内连续地沿轴向移动,直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小,而将液体排出。螺杆泵的工作原理与齿轮泵相似,只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。螺杆泵的流量和压力脉冲很小,噪声和振动小,有自吸能力,但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带),以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。
螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。
输送高粘度介质:3.根据泵的大小不同可以输送粘度从厘泊的介质。
含有颗粒或纤维的介质:颗粒直径可以这30mm(不超过转子偏心距)。纤维长可以350mm(相当0.4位转子的螺距)。其含量一般可达介质窖的40%,若介质中的固体物为细微之粉沫状时,最高含量可达 60%或更高也能输送。
要求输送压力稳定,介质固有结构不受破坏时,选用单螺杆泵输送最为理想。

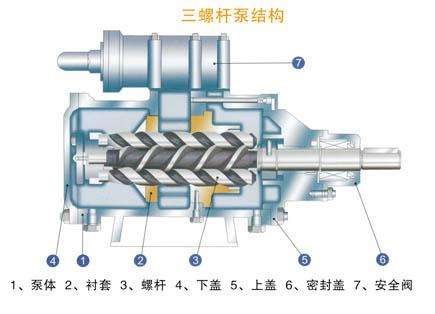

1.螺杆泵是利用螺杆的回转来吸排液体的。图中表示三螺杆泵的剖视图。图中,中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。

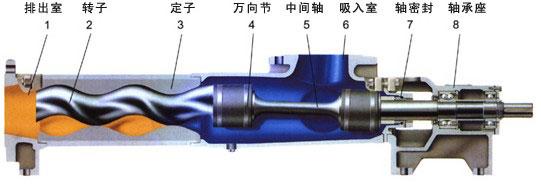

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是螺杆泵的基本工作原理。
2.螺杆泵的工作原理是:螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。

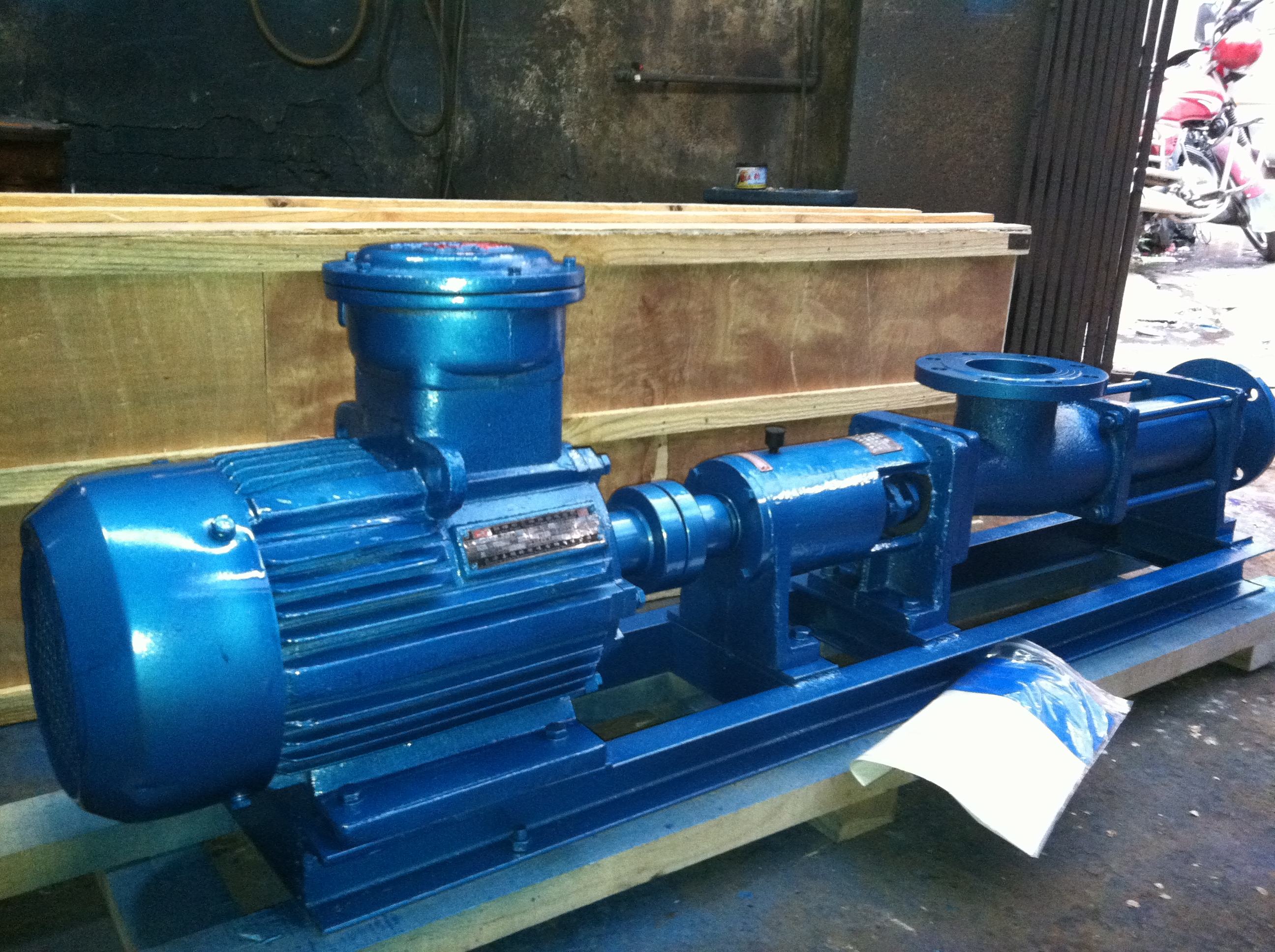

单位:mm
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
H |
B |
B1 |
功率 |
G50-1 |
100 |
|
950 |
505 |
1550 |
132 |
215 |
4x14 |
5.5KW |

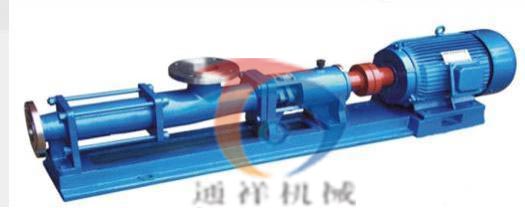

G50-1单螺杆泵技术参数
流量:14m3/h
扬程:60m
允许最高转速:960r/min
电机功率:5.5KW
必须汽蚀余量:4.5m
进口法兰通径:100mm
出口法兰通径:80mm
允许颗粒直径:5mm
允许纤维长度:50mm
